Einzelteile
Teile (Preise inkl MwSt.):
1x Blende ohne Schiebedach monograu (4F0 947 133 A – 13T) 8,40 €
Alternativ:
1x Blende ohne Schiebedach soul (schwarz) (4F0 947 133 A – 6PS)
1x Blende ohne Schiebedach mit Garagenöffner monograu (4F0 947 133 C – 13T)
1x Blende ohne Schiebedach mit Garagenöffner soul (schwarz) (4F0 947 133 C – 6PS)
1x Blende mit Schiebedach monograu (4F0 947 133 D – 13T)
1x Blende mit Schiebedach soul (schwarz) (4F0 947 133 D – 6PS)
1x Blende mit Schiebedach und Garagenöffner monograu (4F0 947 133 F – 13T)
1x Blende mit Schiebedach und Garagenöffner soul (schwarz) (4F0 947 133 F – 6PS)
1 x Leuchtdiode (4F0 919 063) 5,87 €
Blende mit Schiebedach Teilenummer: (4F0 947 133 E 13T)
Die letzten Stellen (13T) entsprechen der Farbe, hier Grau.
ohne LEDs

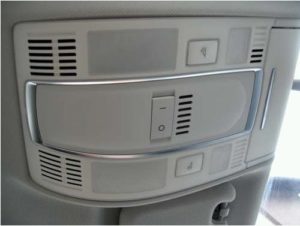

Ohne die roten LEDs sieht die vordere Innenraumleuchte wie im Bild aus. Es fehlen die Bohrungen für die LEDs
Blenden abnhemen

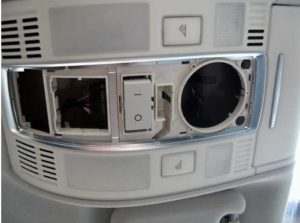

Die kleine innere Blende wird einfach mit einem flachen Gegenstand ausgehebelt. Anschließend läßt sich die äußere Blende einfach abziehen.
2 Schrauben lösen

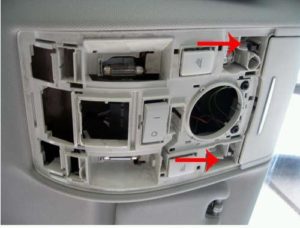

Um an die Anschlußkontakte zu kommen, muss die ganze Einheit abgenommen werden. Dazu an den 2 mit Pfeilen gekennzeichneten Stellen die Schrauben lösen. Dann kann man am oberen Ende (auf dem Foto ganz links) reindrücken und die gesamte Einheit herunterziehen.
LEDs anschliessen
An den mit den Pfeilen gekennzeichneten Stellen sind die Kontakte auf denen die Kabelschuhe der LED geschoben werden. Durch unterschiedlich breite Kabelschuhe ist ein vertauschen nicht möglich.
fertig

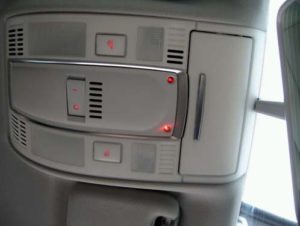

die Halterung und die Belnde wieder montieren. Die zwei roten LEDs sehen dann in Aktion so wie im Bild aus
