Steckerbelegung Radio CAN + nonCAN

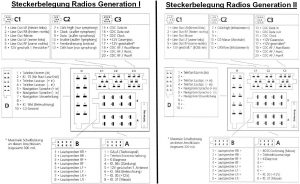

Kurze Zusammenfassung der Pinbelegungen + Angabe welche Pins für Cinch (Line Out) zuständig sind


In dem Screenshot geht es darum welche Radios CAN haben. Die Belegung ist die Selbe wie im 1. Screenshot

Für Cinch/Line Out ist Block C1 relevant, und zwar folgende Pins:

Rear Cinch Rechts: Pin 2 + Pin 3
Rear Cinch Links: Pin 1 + Pin 3

Front Cinch Rechts: Pin 5 + Pin 3
Front Cinch Links: Pin 4 + Pin 3

12V Remote Signal für Verstärker: Pin 6

Es reicht aber nur das Rear Cinch abzugreifen, da man dann im Kofferraum bei Bedarf ein Y-Cinch-Kabel anstecken kann und nicht 2 Cinch-Kabel vom Radio in den Kofferraum legen muss.
